Testowanie parametrów energii ładowania pojazdów elektrycznych
Tester energii ładowania AC
Najczęściej w Europie, pojazdowi dostarczana jest energia elektryczna poprzez złącze Type 2 (AC), typowe do ładowania samochodów elektrycznych, pokazane w rozdziale 1.2.1. w tym artykule. Odbywa się to poprzez ładowarkę ścienną (tzw. wallbox), która najczęściej bywa na stałe podłączona do obwodu trójfazowego np. garażu, lub poprzez ładowarkę ścienną/przenośną, podłączaną gietkim przewodem do gniazd ściennych tego garażu: jednofazowego gniazda 230V, lub siłowego gniazda 230/400V 16A lub 32A. Wallbox może być także w wersji podłączonej gietkim przewodem do gniazda garażu.
Dla sprawdzenia napięć i obciążenia poszczególnych faz takiej ładowarki Type2 (AC), podczas sesji ładowania, możemy użyć prostego testera.
Poniżej na rysunkach pokazano taki właśnie prosty tester, który umożliwia sprawdzenie postawowych paramertów ładowania.

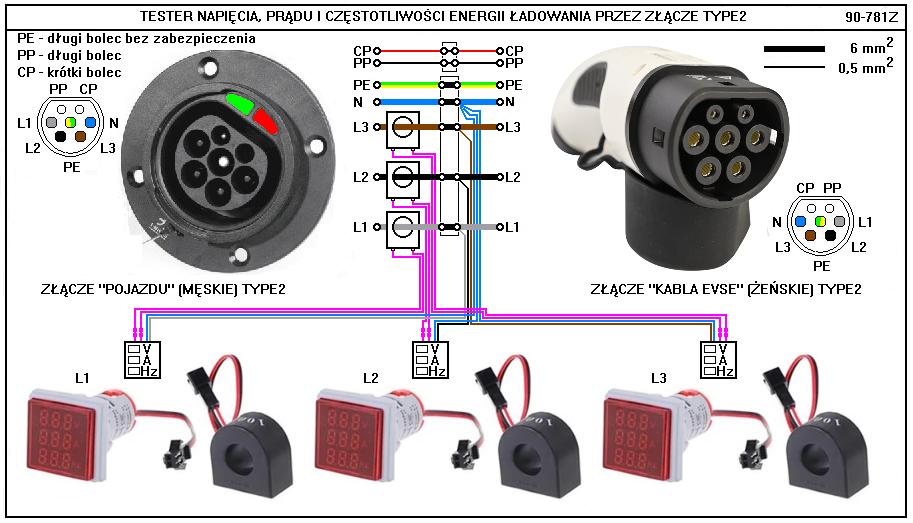

Rys.1. pokazuje schemat testera.
Rys.1. Tester parametrów ładowania.
Schemat przedstawia tester z wyświetlaczami pokazującymi paramerty ładowania poszczególnych faz.

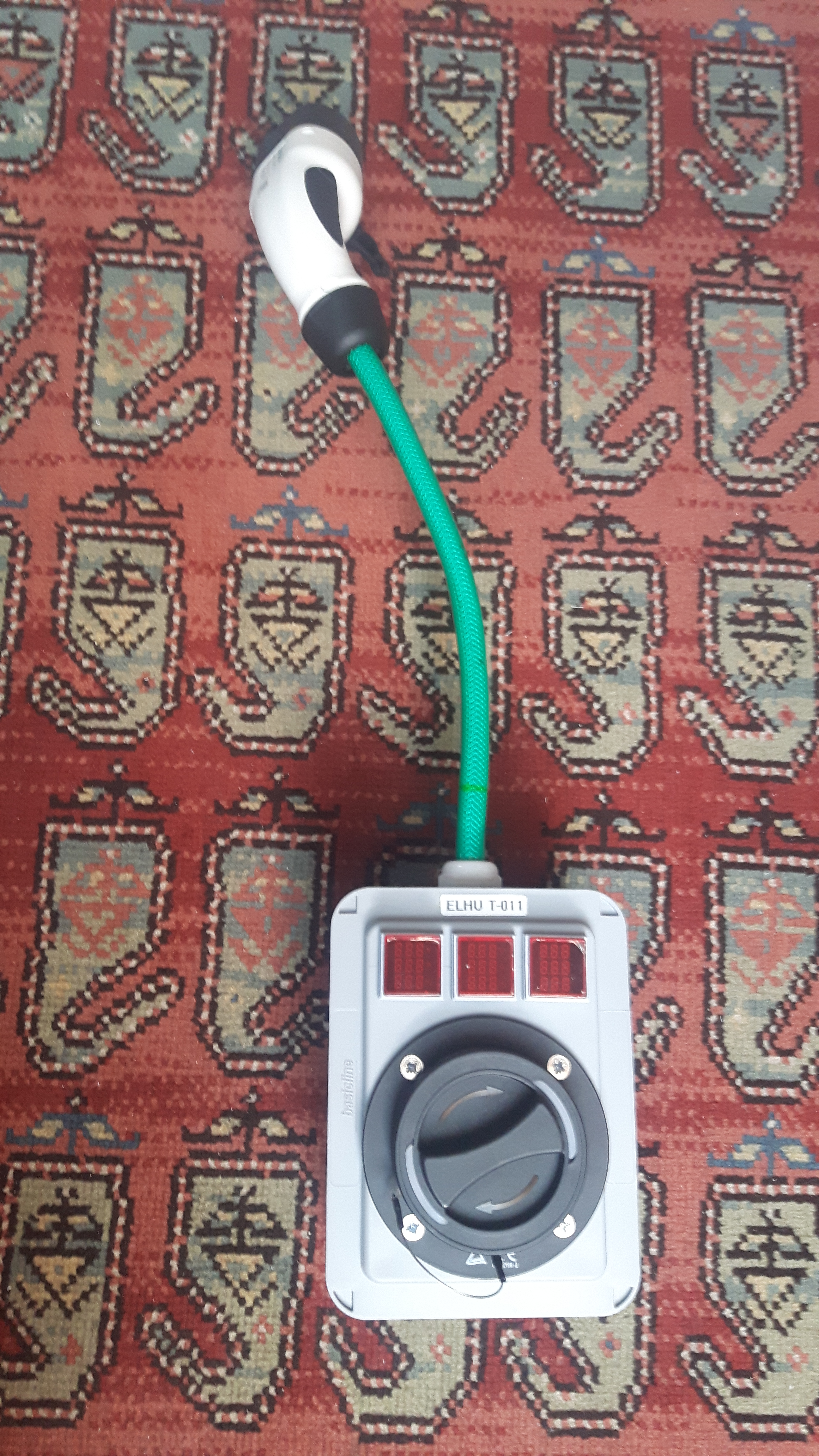

Rys.2. pokazuje zbudowany na powyższym schemacie tester parametrów ładowania.
Rys.2. Zdjęcie testera parametrów ładowania AC.
