Bezpieczeństwo przeciwporażeniowe, a „zerowanie”
1. Dlaczego, ze względu na bezpieczeństwo przeciwporażeniowe (choć nie tylko z tego względu), do bolca „uziemiającego” w gnieździe 230 V trzeba doprowadzić od tablicy mieszkaniowej osobny przewód ochronny tak zwany PE oznaczony dwoma równocześnie występującymi kolorami żółtym i zielonym, a nie wolno „zerować” bolca lokalnie przy gnieździe do przewodu zerowego oznaczonego kolorem niebieskim?

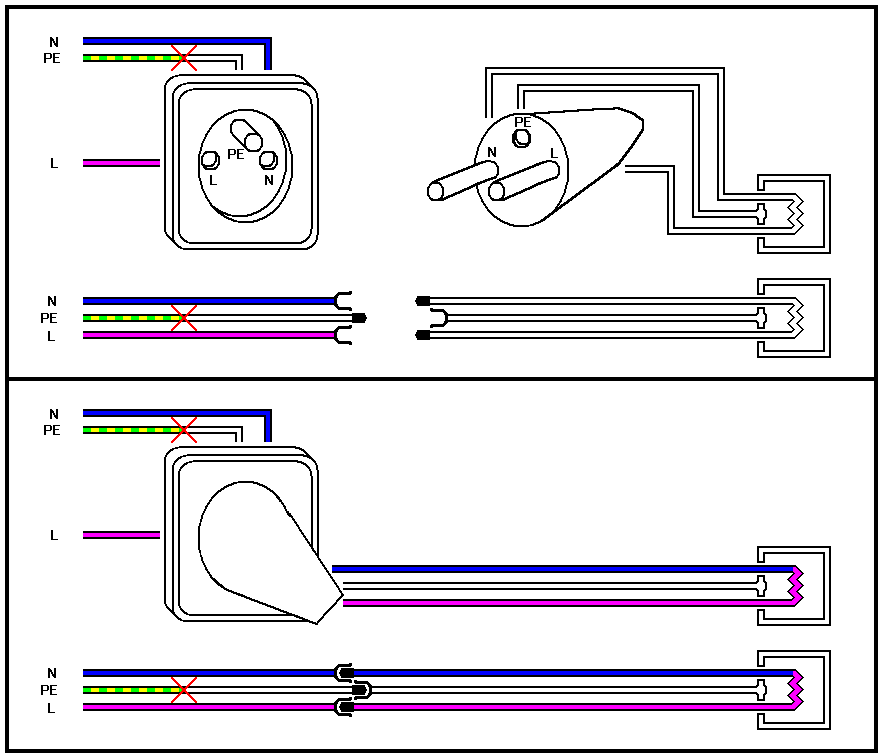

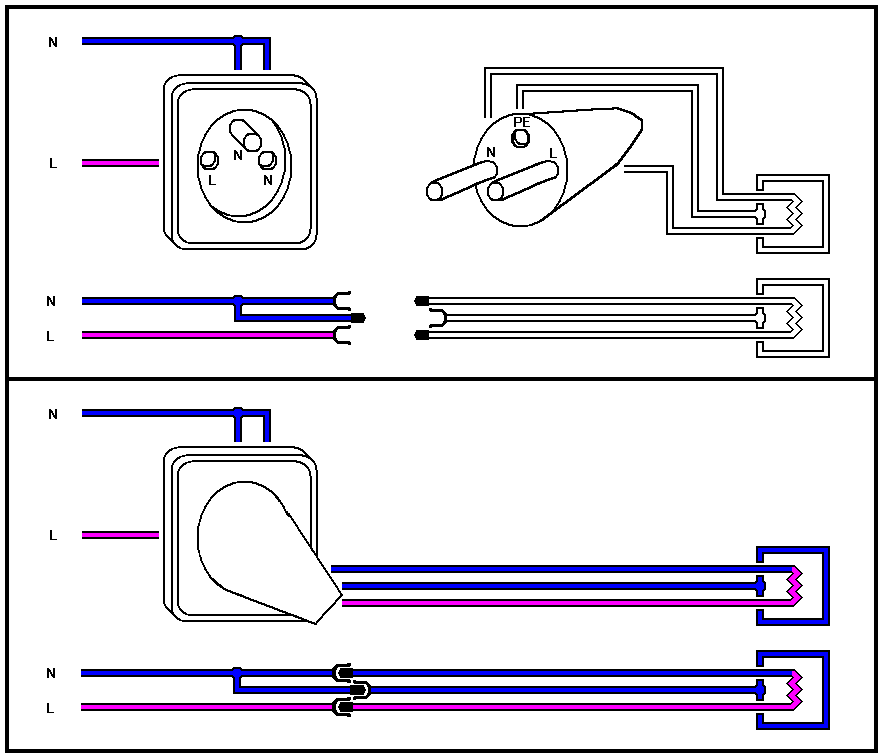

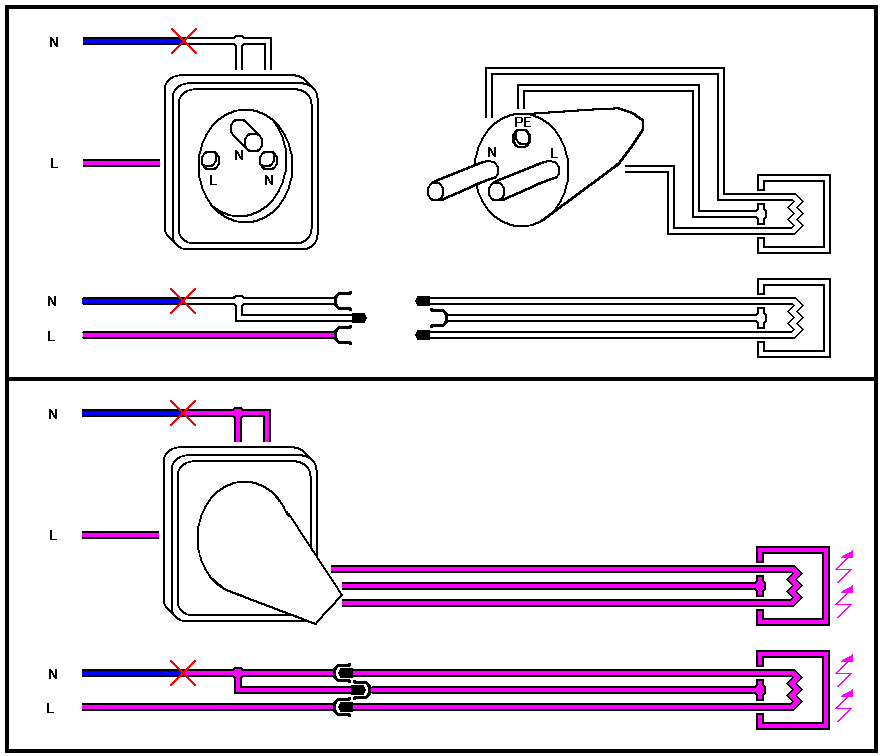

Na to pytanie można odpowiedzieć na rysunkach, które wyjaśniają co się stanie, gdy z jakichś powodów straci
ciągłość przewód zerowy, przy zachowanej ciągłości przewodu liniowego (tego pod
napięciem).
2. Dlaczego, ze względu na bezpieczeństwo przeciwporażeniowe, w przyłączu energii elektrycznej do budynku zacisk ochronny PE budynku należy dodatkowo uziemić miejscowo (poprzez szynę ekwipotencjalizującą łączącą w budynku rury wodne, CO, gazowe, uziomy fundamentowe i inne uziomy), a nie wolno polegać jedynie na „zerowaniu” tego zacisku poprzez przewód zerowy (niebieski) doprowadzony do budynku z zewnątrz wraz z energią elektryczną?

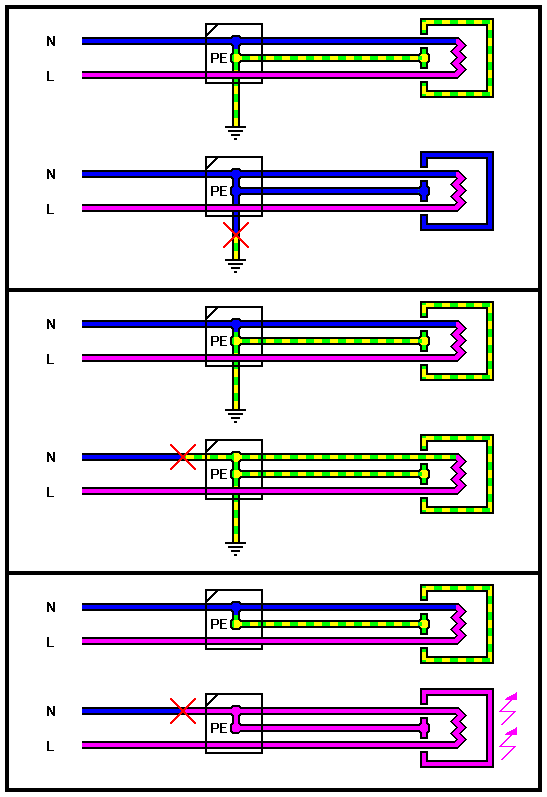

Na to pytanie można odpowiedzieć na rysunku, który wyjaśnia co się stanie,
gdy z jakichś powodów straci ciągłość przewód zerowy, przy zachowanej ciągłości
co najmniej jednego z przewodów liniowych (tych pod napięciem).
