Ścienna stacja ładowania europejskich pojazdów elektrycznych



Wallbox podłączany do gniazda siłowego 230/400V 32A

Najczęściej w Europie, pojazdowi dostarczana jest energia elektryczna poprzez złącze Type 2 (AC), typowe do ładowania samochodów elektrycznych, pokazane w rozdziale 1.2.1. w tym artykule. Odbywa się to poprzez ładowarkę ścienną (tzw. wallbox), która najczęściej bywa na stałe podłączona do obwodu trójfazowego np. garażu, lub poprzez ładowarkę ścienną/przenośną, podłączaną gietkim przewodem do gniazd ściennych tego garażu: jednofazowego gniazda 230V, lub siłowego gniazda 230/400V 16A lub 32A. Wallbox może być także w wersji podłączonej gietkim przewodem do gniazda garażu.

Jeśli w garażu dysponujemy gniazdem siłowym 230/400V 32A, to mamy uniwersalną sytuację. Dzięki takiemu gniazdu, możemy, zależnie od potrzeb, podłączyć zarówno wallbox, jak i dowolny inny odbiornik, a w tym ładowarkę przenośną na kablu.

Powiązane z tym artykułem są dwa następujące: Tester stacji ładowania AC i Adapter europejski do nietypowego zasilania ładowania.

Rys.1. pokazuje ścienną wersję stacji ładowania, zwaną wallboxem, podłączaną do ściennego gniazda przedłużaczem siłowym 32A (5 żył 6 mm ²).



Rys.1. Wallbox Type2, 3-fazowy 230/400 V, 32 A, moc maksymalna 22 kW.

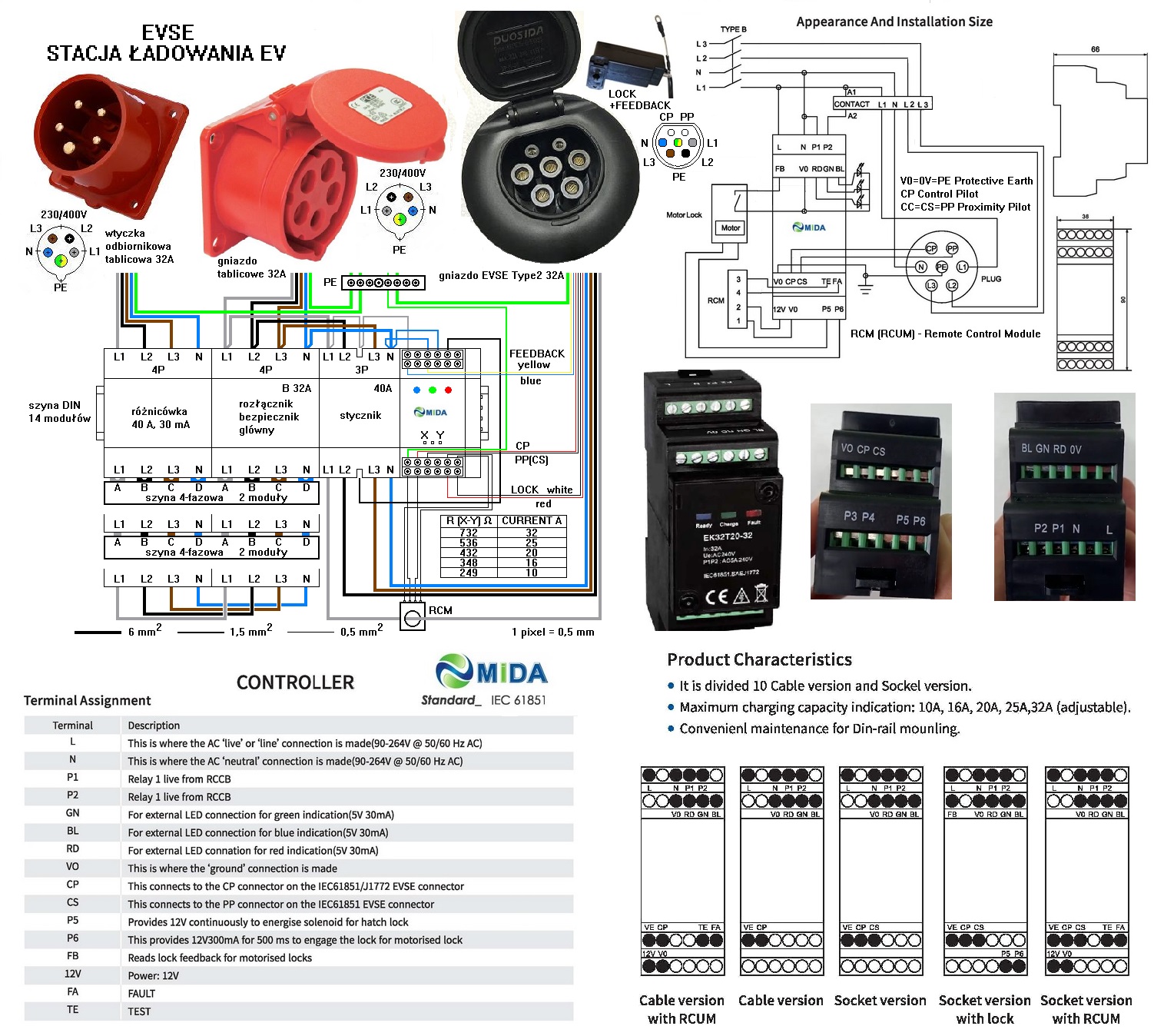

Rysunek przedstawia względnie uniwersalną stację ładowania DC trójfazową o maksymalnej mocy ładowania 22 kW.

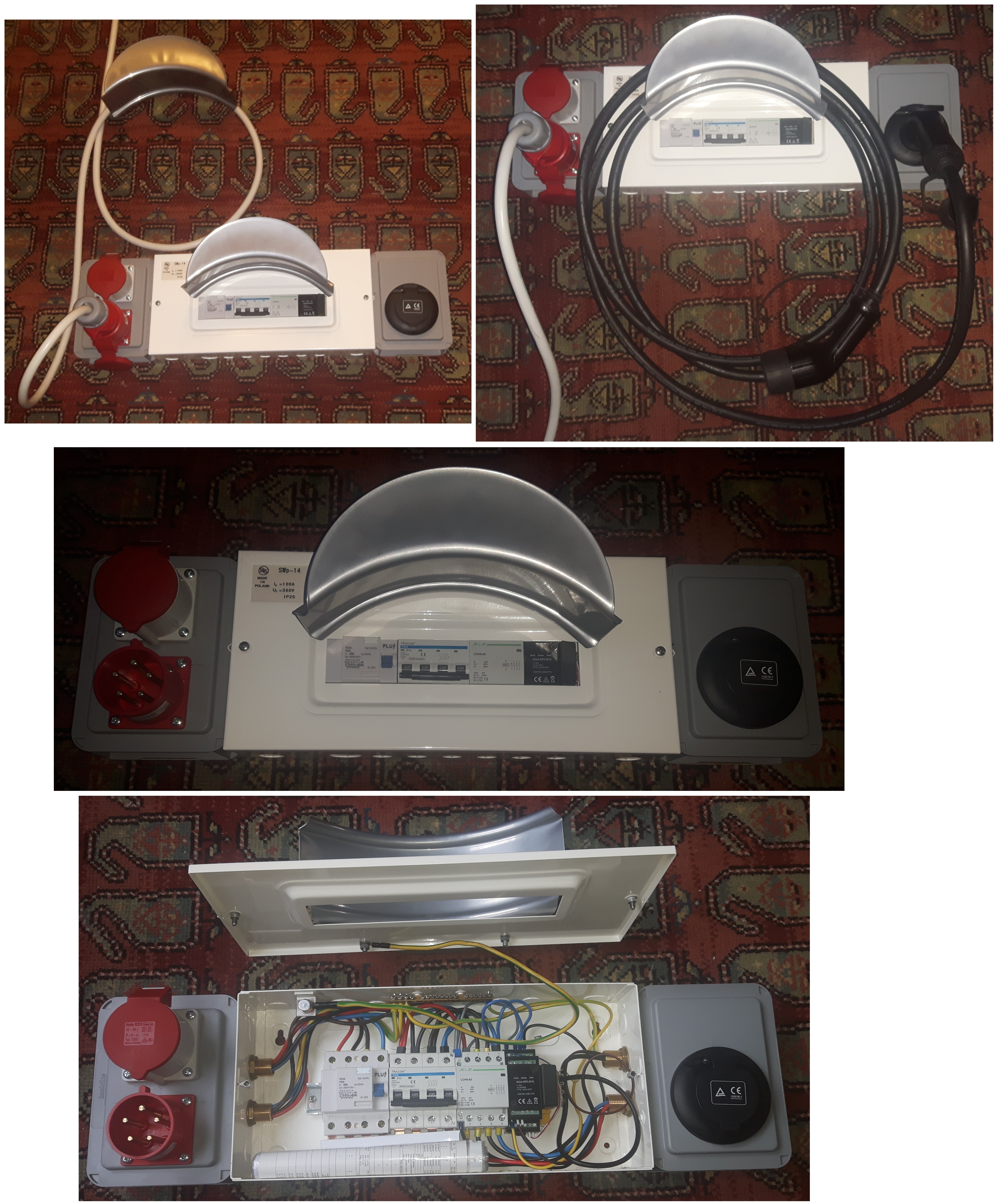

Rys.2. pokazuje zbudowaną na powyższym schemacie ścienną stację ładowania, zwaną wallboxem.



Rys.2. Galeria zdjęć: Wallbox Type2, 3-fazowy 230/400 V, 32 A, moc maksymalna 22 kW.
